Základní myšlenkou PTR technologie jako komplexního řešení je využít potenciál procesu pomalého termického rozkladu různých druhů vstupních materiálů s obsahem organických látek a vyrobit produkty  - paliva, dále využívaná v samostatných energetických jednotkách.

Vstupní materiály (suroviny), které jsou využitelné v PTR technologií

- pryžový materiál, pneumatiky
- zbytková biomasa, zemědělský odpad,
- plasty,  PE, PP, HDPE, LDPE  jako vytříděné plastové směsi
- čistírenské kaly
- TAP - tuhá alternativní paliva
- kontaminované zeminy
- elektro-odpad

Pomalý termický rozklad je  proces probíhající  v uzavřených palivových článcích bez přístupu vzduchu. Palivové články jsou naplněny vstupní organickou surovinou, článek je uzavřen, umístěn do PTR modulu kde v následujícím 2-3* hodinovém procesu probíhá termické konverze vstupní suroviny na 3 výstupní frakce, plynnou, kapalnou a pevnou.

*POZN: Procesní čas je pro každou vstupní surovinu jiný, zde uveden příklad u pryžového materiálu.

ptr

Samotný proces termického rozkladu probíhá v rozmezí teplot od 350 do 600°C v uzavřených palivových článcích, což je základní rozdíl mezi PTR a jiným technologiemi jako jsou pyrolýzní retorty.

Cílem PTR  řešení je materiálově využít vstupní suroviny a získat pevné, plynné a kapalné produkty stabilních parametrů, které mají další materiálový a  energetický potenciál.

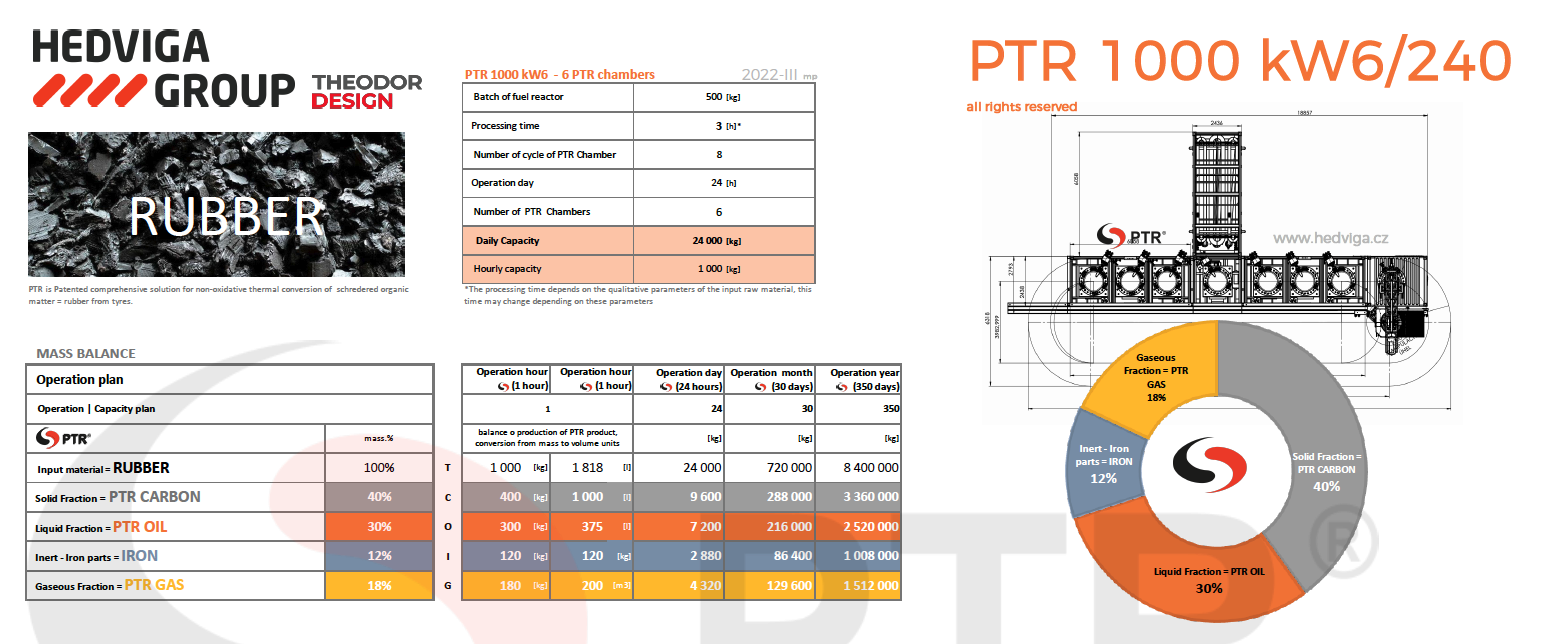

Procesní schéma

*POZN: Procesní schéma vzorového projektu PTR 1000 kW6 - instalace Londýn, vstupní materiál - drcená pryž (osobní automobily/truck).



Produkty procesu PTR rozkladu jsou dále využitelné

1. v oblasti paliv jako plynná a kapalná paliva pro pohon plynových nebo duálních kogeneračních jednotek a jako pevná paliva pro kotelny, nebo jako stabilizátory paliv.
2. v oblasti speciální chemie a zemědělství jako sorpční materiály ve filtrech a jako hnojiva pro zemědělství.



Produkty jsou pro konkrétní užití certifikovány jako výrobky nebo jako paliva a lze je popsat takto:

Plynná frakce* – slouží jako palivo pro plynové kogenerační jednotky nebo generátory, tj. na výrobu elektrické energie. Parametry plynné frakce: Q = 30 MJ/m3  při obsahu org. látek ve vstupním materiálu min 60%, (konkrétní parametry výstupních frakcí - paliv, jsou stanoveny během přípravného měření pro konkrétní vstupní materiál dle zadání investora).

*POZN: Parametry paliv jsou odvozeny od testovaných vzorků pryžového materiálu, který se však dle původu a stáří mohou lišit (až o 5%).

Kapalná frakce* – slouží jako komerční palivo pro energetické využití, jako palivo pro duální kogenerační jednotku, nebo generátor. Parametry kapalné frakce: Q = 34 MJ/kg, při obsahu org. látek ve vstupním materiálu min 60%, (konkrétní parametry výstupních frakcí - paliv, jsou stanoveny během přípravného měření pro konkrétní vstupní materiál dle zadání investora).

*POZN: Parametry paliv jsou odvozeny od testovaných vzorků pryžového materiálu, který se však dle původu a stáří mohou lišit (až o 5%).

Pevná frakce* – slouží jako komerční  pevné palivo, lze jej také briketovat nebo lze uhlíkatý materiál využít jako stabilizátor nízko - výhřevných paliv. Parametry pevné  frakce: Q = 30-35 MJ/m3, při obsahu org. látek ve vstupním materiálu min 60%, (konkrétní parametry výstupních frakcí - paliv, jsou stanoveny během přípravného měření pro konkrétní vstupní materiál dle zadání investora).

*POZN: Parametry paliv jsou odvozeny od testovaných vzorků pryžového materiálu, který se však dle původu a stáří mohou lišit (až o 5%).





Výhodou PTR technologie je  kladná energetická bilance. Produkce energií (elektrické energie a tepla) převyšuje vlastní spotřebu o min 80%. Díky vlastnímu využití tepla v soustavě PTR je možné efektivně snížit celkovou spotřebu elektrické energie.

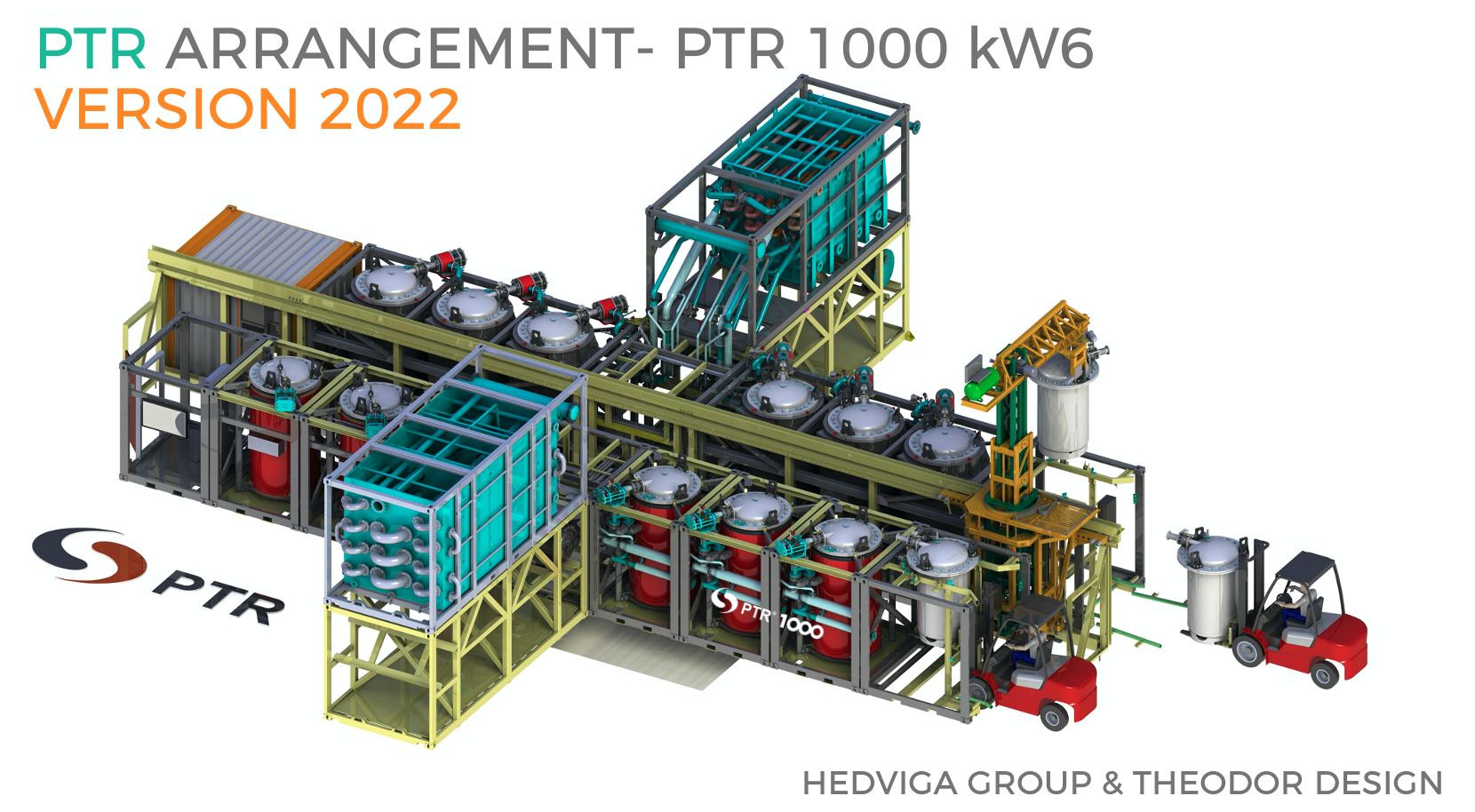

Instalace technologie PTR 1000 kW6*

PTR 1000 kW6  je navržené jako modulární komplexní, které se sestává z jedné samostatné jednotky  PTR 1000 kW6, tvořené 2mi moduly PTR a příslušenství a je koncipováno pro vstupní kapacitu 1 tunu hodinově zpracování  vstupního materiálu (např.  drť z pneumatik, plastu, biomasy, kalu, vždy v závislosti na měrné hmotnosti) dle zadání Investora. Maximální kapacita je projektována pro 7 680  tis. tun vstupního materiálu ročně a následným přímým energetickým využitím vyrobeného plynného paliva a kapalného paliva v energetických jednotkách ( plynové, duální kogenerační jednotky). Počet a výkon kogeneračních jednotek je naprojektován dle množsvtí a kvality vyprodukovaných produktů a požadavek na jejich přímé využití. Např. při zpracování 1 tuny pryže za hodinu, lze v zařízení PTR 1000 kW6 vyrobit min. 1MWe elekrické energie, při instalaci kogeneračních jednotek s instalovaných výkonem 1 MWe.

Provoz zpracování a energetického využívání upraveného vstupního materiálu přepokládá pracovní režim min 320 pracovních dnů, 3 zaměstnance na směnu a samostatné pracoviště předpřípravy a logistiky vstupního a výstupního materiálu (svoz, drtič, uskladnění).

*POZN: Instalace PTR 1000 kW6 London, UK. Uvedení do provozu 12/2016.

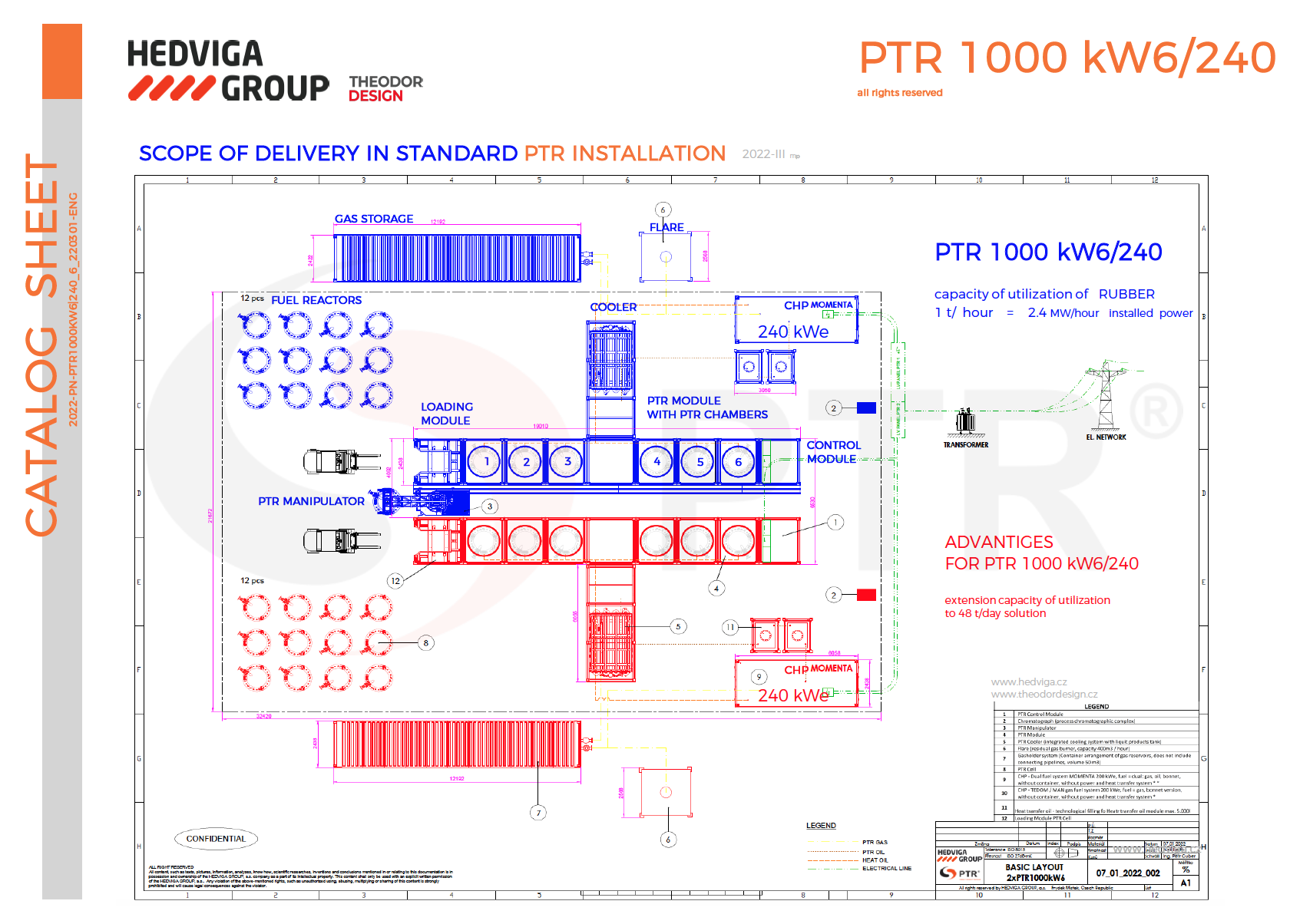

  • 1Modul PTR
  • 2Manipulační systém
  • 3Chladící modul
  • 4Řídící modul
  • 5KGJ duální
  • 6KGJ plynová
  • 7Zásobník plynu
  • 8LV panel



Dokumenty ke stažení

SCHEMA02.pdf Příklady parametrů výstupních produktů PTR 204 kB
